Modell-Bahn
Grundmodul Abzweigung/Pferdehof
Elektrik Lichtsteuerung

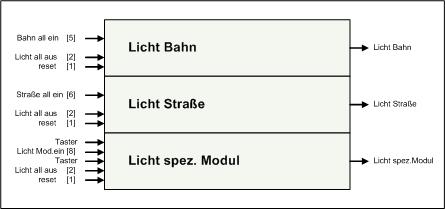

    Die Lichtsteuerung entspricht dem bisher genutzten Verfahren, z.B. auf dem Viertel-Modul Bahnübergang . Das Licht wird mit RS-Latch über Adressen 5 und 6 vom Bus eingeschaltet und zentral über die Adressen 1 und 2 ausgeschaltet. Zusätzlich zum Licht für Bahn und Straße soll speziell auf dem Modul Licht am Pferdehof geschaltet werden (Adresse 8). Dieses Licht soll ebenfalls über zwei Taster auf dem Modul gesteuert werden können.
Die Lampen vom Blumenladen (gelbe, weiße, orangene) werden auch jeweils von einem Kanal gesteuert (Straße, Bahn, Modul).

    Bei dem Teil Licht speziell auf dem Modul soll es zusätzlich Taster zum Ein- und Ausschalten geben.

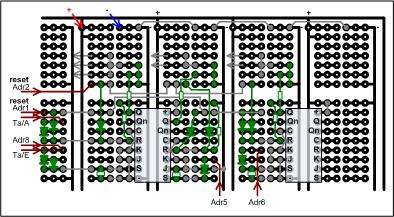

Aufgebaut werden die Latch auf einer Universalleiterplatte, das nachfolgende Bild zeigt den Aufbau von 3 Latch mit dem Baustein 4027 (4.Latch wäre möglich).

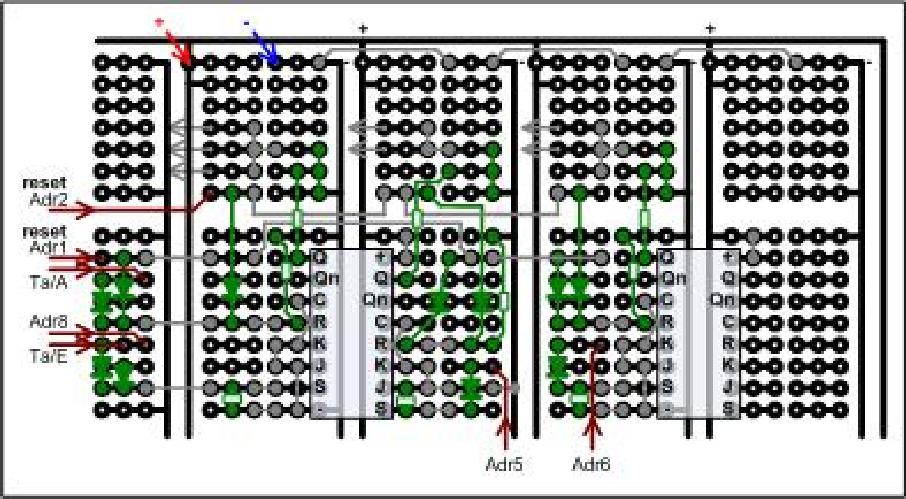

Das Schaltbild zeigt zugleich die vorgesehene schaltungstechnische Realisierung.
Über den SUB25-Stecker werden die Leitungen sowohl für die Fahr- als auch die Lichtsteuerung abgegriffen, jedoch werden die Leitungen zur Lichtsteuerung zwechs Trennmöglichkeit noch einmal auf eine SUB9 Buchse und Stecker geführt (die Stiftbelegung ist in der Schaltung angegeben). Auch die Taster sind auf den SUB9-Buchsen abgreiffbar.

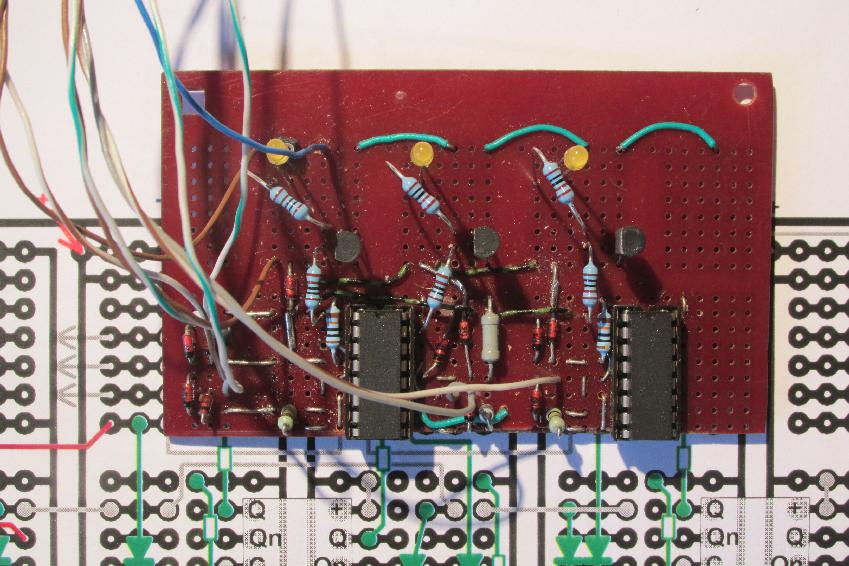

    Das Bild zeigt die reale Leiterplatte.
Die Leitungen führen zum SUB9-Stecker, die LED's und die 1KΩ Widerstände sind nur zu Testzwecken eingebaut und werden durch 4 Leitungen (bzw. Buchsen: +, Licht Bahn, Licht Straße, Licht Reiterhof) ersetzt. An die jeweilige Leitung werden parallel alle Lampen angeschlossen, denn jedes Teil hat seinen eigenen Vorwiderstand.

Lampen

Generell werden als Lampen und zur Beleuchtung der Häuser LED's verwendet.
In bekannter Weise wurden die Lampen für dieses Modul selbst erstellt.
Es wurden auch beide Varianten gebraucht, alte Straßenlampen (5x) und Parklampen (2x).

    Die Lampen wurden selbst erstellt.

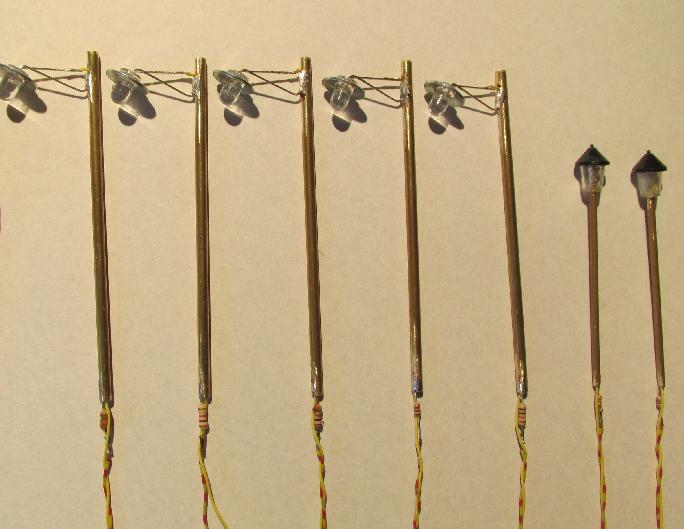

Das Bild zeigt den Rohbau aller Teile. Der Mast wurde auf + gelegt, weil sich so gut die Widerstände anlöten ließen.

Alte Straßenlampen

    Als Änderung zur bisherigen Fertigung wurden weiße 5mm LED's verwendet.
Das Ergebnis erscheint gefälliger, als die Lampe mit 3mm LED's.

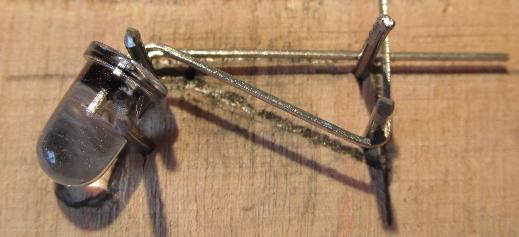

    Damit alle Lampen etwa gleich aussehen, wurde für das Biegen der LED-Anschlüsse eine primitive Schablone verwendet. Einfach 4 Nägel in ein Stück Sperrholz, Köpfe ab, der untere linke (schlecht zu sehen) dient als Anlage für die LED.

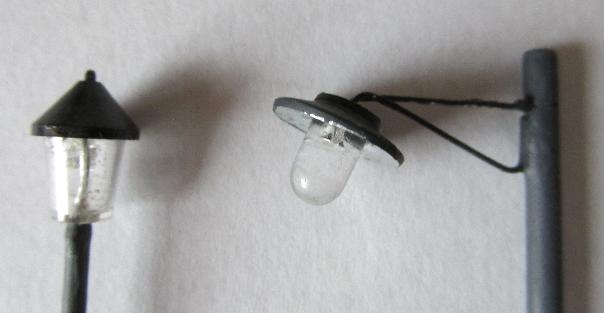

    Der Mast wurde grau gestrichen, der Lampenschirm und die Beine der LED schwarz.
Und das Bild zeigt auch schon die Parklampe.

So eine "alte Straßenlampe" kostet bei "Conrad" etwa 10,75€, ein Bausatz etwa 3,50€.
Ein 1m langes mit 3mm∅ Messingrohr kostet etwa 1,50€. Daraus kann man gut 10 Masten erstellen. LED's kosten weniger als 0,50€. Fehlt noch Draht und eine Unterlegscheibe, somit kostet dann eine Lampe weniger als 2€, damit kann man dann schon einmal 10 Lampen erstellen.

Parklampe
Wie schon beschrieben, werden von einem älteren nicht beleuchteter Lampenbausatz die Lampenschirme verwendet. das Standrohr ist ein 2mm dickes Messingrohr.
