Blinkschaltungen werden bei der Modellbahn an mehreren Stellen gebraucht, z.B. Blaulicht an
Einsatzfahrzeugen (Polizei, Feuerwehr usw.), gelbe Warnleuchten, an Ampeln, als Signalzeichen
bei der Bahn und auch an unbeschrankten Bahnübergängen.
Da man sehr kleine Elemente braucht, also mindest kleiner als 3 mm im Durchmesser, muss man
entsprechende Schaltungen aufbauen, da es nicht wie bei 6 mm LED's, keine selbstblinkende LED's
in der Größe gibt.
Die Schaltung sollte also möglichst einfach sein. Dazu eignet sich der IC NE 555. Besonders
gut ist, dass dieser IC mit sehr variabler Spannung arbeiten kann. Eine Schaltung findet man für
den Schaltkreis beispielsweise bei:
Vilem@ferromel.de / NE 555: Grundschltungen und Anwendungen
Hier noch einmal die Schaltung:
-

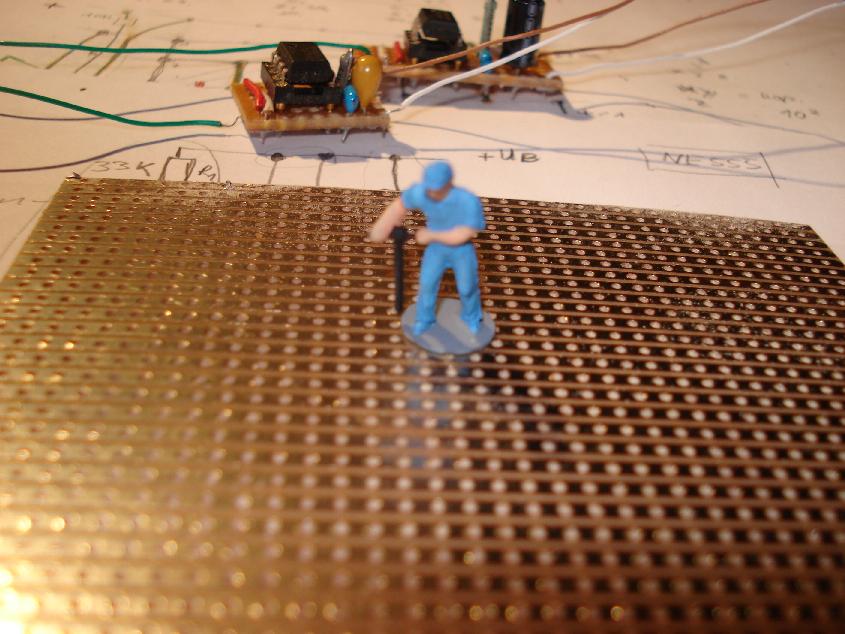

Die Schaltung läßt sich relativ einfach auf einer Universal-Leiterplatte aufbauen:
-
In der folgenden
pdf-Datei
sind zwei Vorschläge zum Aufbau der Schaltung auf dieser Platte vorgestellt.
Und hier die beiden Varianten nach Aufbau:
-

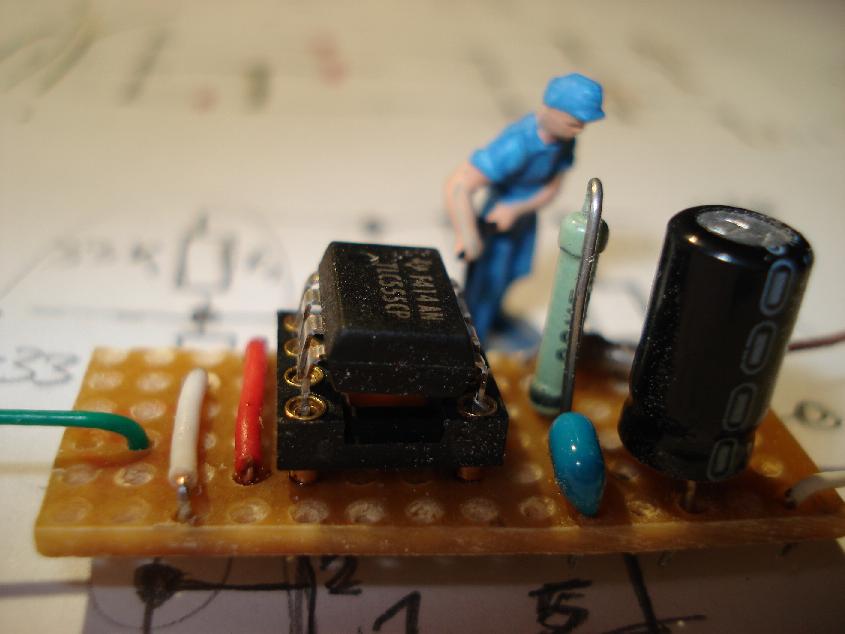

(1.Bild: Aufbau kleine Schaltung / 2.Bild: Aufbau große Schaltung / 3.Bild: Aufbau beide Schaltungen)
Die kleine Schaltung wurde aufgebaut, um diese in Fahrzeuge einzubauen, die größere
kann dagegen unter die Eisenbahn-Platte gebaut werden.

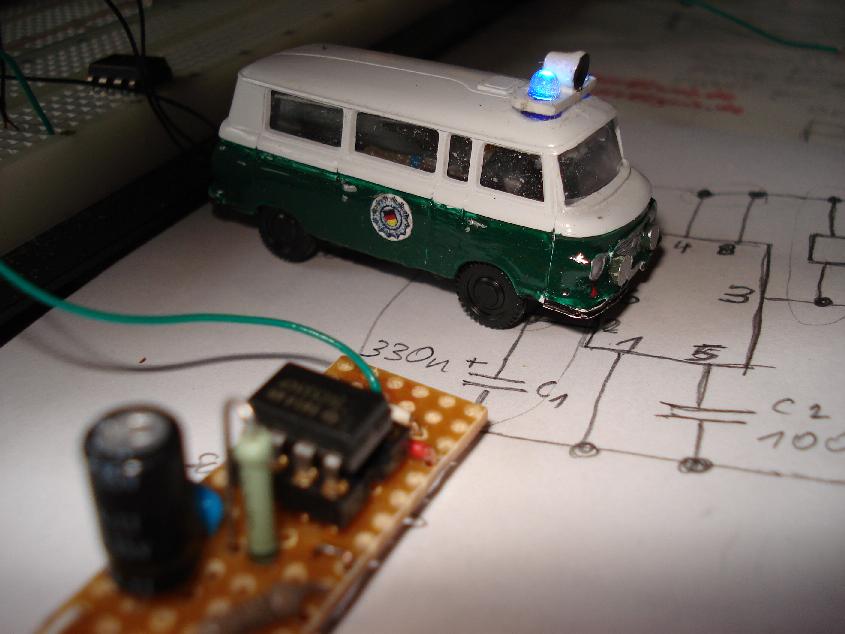

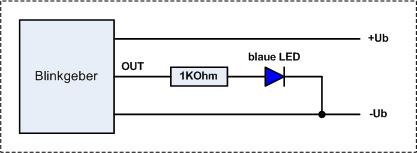

Und so kann es aussehen (die Leiterplatte liegt noch im Vordergrund / rechts das Anschließen der LED
an die Blinkschaltung):
-
Noch ein Hinweis
Beim Aufbau der Schaltung, tat sie meistens nicht das was sie sollte. Hilfe brachte immer ein ElKo von
mindes 50 MikroF. Dieser wird parallel zur Betriebsspannung geschaltet (also zwischen +Ub und -Ub : Polung
beachten Kondensator + an +Ub).
