Re-Assembler REASS zu ERNA1 |
(Re- oder Dis-Assembler ist gebräuchlich)
Es kann schon vorkommen, dass nur noch das Maschinenprogramm vorhanden ist, man aber gern wieder ein Assemblerprogramm hätte! Solche Forderungen sind realisierbar.
Es gibt jedoch Probleme, die nur der Mensch lösen kann. Der
Re-Assembler beginnt an der ihm angewiesenen Adresse und
interpretiert den Wert, der dort steht. Da die
Zahlen in unserem Fall nur Werte von 0 bis 15 annehmen können,
gibt es immer eine Befehlsinterpretation.
Werte auf Speicherplätzen,
z.B. mit kon
vereinbart, werden als Befehle erkannt. Die Aufgabe des Menschen ist es,
aus dem Zusammenhang zu entscheiden, was Zahlenwerte und was Befehle sein
könnten. Das ist
bei jedem Re-Assembler ein Problem und keine Eigenart unseres Systems.
Der Unterschied ist nur, dass es bei 16 Bit Systemen sehr
schwierig ist, diese Entscheidung zu treffen.
Unser System hat nur 16 Befehle, die man leicht übersehen
kann.
Wir nehmen folgende Speicherbelegung als Beispiel:
-
0 1 2 3 4 5 6 7 8 9 A B C D E F 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 4 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 2 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 3 1 3 4 0 1 E 0 4 C 0 3 0 0 0 0 0 4 C 2 3 0 0 0 0 0 0 0 0 0 0 0 0 0 5 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 6 A 0 7 C 0 3 0 0 0 0 0 0 0 0 0 0 7 B 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 8 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 9 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 A 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 B 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 C 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 D 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 E 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 F 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 6
Der Speicher ist wenig belegt (so eine Übersicht kann man bei Prozessorsystemen mit größerer Wortbreite nicht haben).
Beginnt man vom Speicher-Anfang, so gibt es bei <10>
den ersten Eintrag. Eine 4 bedeutet, dass eine
Subtraktion durchgeführt werden soll. Das ist ein 3-Wort-Befehl, auf den
folgenden Speicherplätzen steht die Adresse des Operanden,
die wäre <00>. Die weitere Folge sieht
nicht so aus, als wären es sinnvolle Befehle, wir lassen diesen Teil zunächst weg.
Die nächste Folge von Befehlen scheint bei <30> zu
beginnen und endet bei <3A>. Auf <30> steht eine 1, das könnte
wie folgt interpretiert werden:
-
1: LDK lade den
Akku mit einer Konstanten (2-Wort-Befehl);
die Konstante steht auf dem folgenden Speicherplatz:
3-> der Akku wird mit 3 geladen
usw.
Der Re-Assembler kann das in gleicher Weise, er braucht aber
zum Arbeiten genau wie wir oben immer eine Anfangs- und Endadresse,
also den Bereich der rückübersetzt werden soll.
Schaut man die Zeile ab <30> an, so scheint sie bei
<3A> zu Ende zu sein. mit diesen Angaben lassen wir den Re-Assembler
arbeiten. Wir erhalten folgendes Ergebnis:
-
ORG 30 ;--------------------------------- m2: LDK 3 ;30 1 3 SUB 10 ;32 4 0 1 SPN m1 ;35 E 9 4 SP m2 ;38 C 0 3
Der 1.Befehl wird genau so ermittelt, wie wir es bereits getan haben. Der Re-Assembler setzt eine Marke hinzu, weil dieser Befehl als Ziel einer Sprunganweisung gilt (siehe Zeile 4). Als Kommentar wird rechts die Adresse und die Kodierung des Befehls ausgegeben.
Als zweiter Befehl wird eine Subtraktion ermittelt. Operand ist der Wert vom Speicherplatz <10>, damit hat sich das oben gestellte Problem geklärt.
Befehl 3 ist ein Sprungbefehl, der Re-Assembler gibt dazu eine Marke an. Aus dem Kommentar sieht man, dass die Sprungadresse <40> ist. Die Marke kann deshalb in diesem Abschnitt nicht vorhanden sein.
Befehl 4 ist der Sprung zum Befehl 1.
Aus dem Speicherbelegungsplan und an Befehl 3 ist zu sehen, dass ab Adresse <40> eine Interpretation vorgenommen werden muss. Endadresse ist <42>:
-
ORG 40 ;--------------------------------- SP m1 ;40 C 2 3
Das ist nur ein Befehl, ein Sprung zur Marke m1. Die Marke m1 wird erneut vergeben, da dies ein erneuter Re-Assembler -Lauf ist und die Zählung wieder bei 1 beginnt. Wir wissen jedoch, dass der Befehl ab <32> gemeint ist.
Das ist offensichtlich der 2.Befehl des 1. Laufes. Das Setzen der Marken muss der Nutzer selbst vornehmen.
Der Speicher zeigt jedoch weitere Einträge, wir re-assemblieren sie einfach:
-
ORG 60 ;--------------------------------- SUP m1 ;60 A 0 7 SP m2 ;63 C 0 3
Befehl 1 ist ein Unterprogrammaufruf (die Marke ist unbekannt) ab Adresse <70>.
Der Befehl 2 ein Sprung zur Adresse <30>.
Ab Adresse <70> steht nur ein Rücksprung ins Hauptprogramm:
-
ORG 70 ;--------------------------------- RUP ;70 B
Nun ist jedoch der Mensch wieder gefragt. Die Programmteile sind entsprechend zu ordnen, Marken in Übereinstimmung zu bringen und die Startadresse zu vergeben. Die kann aus den Inhalten der Speicherplätze <FE> und <FF> ermittelt werden, also <60> in unserem Fall.
Das umgeformte Programm könnte folgendes Aussehen haben:
-
ORG 10 kon 4 ORG 70 ;--- UP ------------------------------ m1: RUP 70 ORG 60 ;--- HP ------------------------------ SUP m1 ;60 A 0 7 SP m2 ;63 C 0 3 ORG 30 ;------------------------------------- m2: LDK 3 ;30 1 3 m4: SUB 10 ;32 4 0 1 SPN m3 ;35 E 0 4 SP m2 ;38 C 0 3 ORG 40 ;------------------------------------- m3: SP m4 ;40 C 2 3 ORG FF kon 6
Hinzugefügt wurde lediglich das Eintragen der Konstanten auf die Speicherplätze <10> und <FF>.
Nun könnte Einer auf die kluge Idee kommen und alles in einem Lauf zu re-assemblieren. Wir geben dazu als Anfangsadresse <02> und als Endadresse <70>. Damit entsteht folgendes Ergebnis:
-
ORG 02 ;------------------------------------- LDA 00 ;02 0 0 0 LDA 00 ;05 0 0 0 LDA 00 ;08 0 0 0 LDA 00 ;0B 0 0 0 LDA 40 ;0E 0 0 4 <-? LDA 00 ;11 0 0 0 LDA 00 ;14 0 0 0 LDA 00 ;17 0 0 0 LDA 00 ;1D 0 0 0 LDA 00 ;20 0 0 0 LDA 00 ;23 0 0 0 LDA 00 ;26 0 0 0 LDA 00 ;29 0 0 0 LDA 00 ;2C 0 0 0 LDA 31 ;2F 0 1 3 <-? SUB 10 ;32 4 0 1 <-0k SPN m1 ;35 E 0 4 <-0k SP m2 ;38 C 0 3 <-0k LDA 00 ;3B 0 0 0 LDA C0 ;3E 0 0 C <-? SPA 03 ;41 2 3 0 <-? LDA 00 ;44 0 0 0 LDA 00 ;47 0 0 0 LDA 00 ;4A 0 0 0 LDA 00 ;4D 0 0 0 LDA 00 ;50 0 0 0 LDA 00 ;53 0 0 0 LDA 00 ;56 0 0 0 LDA 00 ;59 0 0 0 LDA 00 ;5C 0 0 0 LDA 0A ;5F 0 A 0 <-? XOR 0C ;62 7 C 0 <-? ADD C0 ;65 3 0 0 <-? LDA 00 ;68 0 0 0 LDA 00 ;6B 0 0 0 LDA B0 ;6E 0 0 B <-?
Das Ergebnis sollte zu denken geben. Auch wenn die Befehle LDA 00 gestrichen werden, so sind nur 3 Befehle richtig gefunden worden und diese auch nur bedingt, denn die Adressen für die Sprungbefehle gibt es nicht. Wenn man weiß, dass das Programm funktioniert, dann kann nur noch die Re-Assemblierung falsch sein, bzw. die Adressen.
Die Nutzung von Re-Assemblern fordert immer eine intensive Mitarbeit des Nutzers.
Nutzung des Re-Assemblers
--------------------------------------------

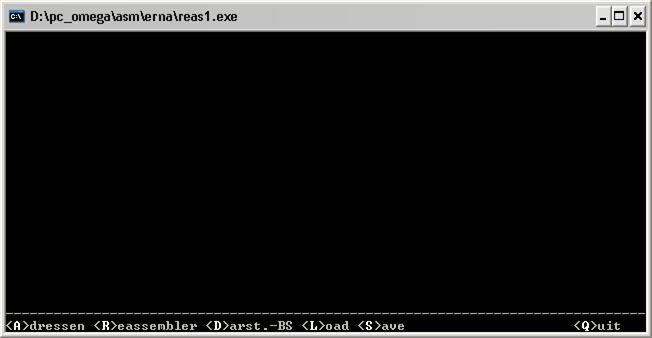

Nach dem Start des Re-Assemblers erscheint folgendes Bild:

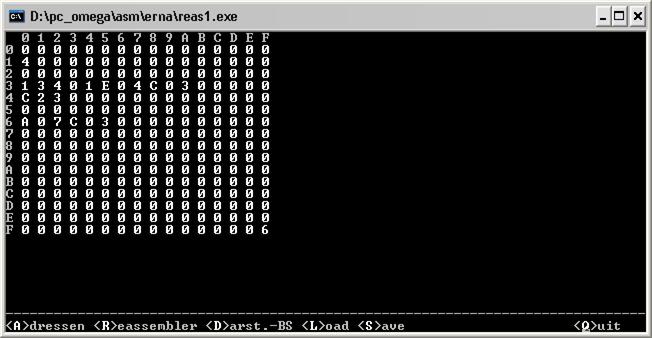

Als erster Schritt muss mit <L>oad das Maschinenprogramm "name.SIM" geladen werden. In der linken oberen Bildschirmhälfte erscheint nun der Speicherbelegungsplan:
Als Beispiel dient wieder das oben genutzte Programm.
Nun können mit <A>dressen Anfangs und Endadresse eingegeben werden. Sollte die Eingabe falsch sein, so kann dieser Vorgang wiederholt werden.
Mit <R>eassembler wird nun
das Re-Assemblieren in den angegebenen Adressen vorgenommen. Mit
"fertig" meldet das System die Beendigung des Vorgangs.
Die Anzeige der ermittelten Befehle erfolgt in der
Arbeitsart <D>arst.-BS. Zeile für Zeile (Enter-Taste) wird
das Ergebnis in der rechten oberen Bildschirmhälfte ausgegeben. Mit
<ET> quittiert der Nutzer jede Zeile. Wenn alle Zeilen angezeigt
wurden, kommt wieder die Mitteilung
"fertig":
Jede neue Re-Assemblierung
beseitigt das vorhergehende Ergebnis, so dass beliebig oft probiert werden
kann.
Hat man eine richtige Lösung (Teil-Lösung), so wird sie mit
<S>ave abgespeichert. Wird nun das nächste
Teilstück re-assembliert (siehe oben), kann
dies ebenfalls sofort gespeichert werden. Wird der gleiche Namen gewählt,
so kann man entscheiden, ob dieser Teil das bisherige
überschreiben oder an den vorhandenen angefügt werden soll.
So entstand die oben beschriebene Gesamtdatei zum Programm.
Die Datei sollte die Erweiterung ".ASI" erhalten, sie ist nun Quelldatei.
|
